domingo, 26 de julio de 2009

Geocaching

Otra de mis aficiones (aunque no la practico mucho) es el "geocaching". Para el que no sepa lo que es, consiste en que alguien esconde un "tesoro" y publica sus coordenadas en la web para que otros buscadores lo encuentren usando el GPS.

La página mas completa al respecto es esta: http://www.geocaching.com/. En esa web hay una cantidad ingente de información, y si no eres un usuario de pago, hay que descargarse los datos de cada caché de uno en uno.

Para facilitarme el uso de los datos y poder llevarlos todos siempre conmigo los he descargado todos y los he agrupado por comunidades autónomas.

Para cada comunidad autónoma hay tres tipos de ficheros:
·Fichero de waypoints en formato wpt de oziexplorer
·Ficheros de log de cada caché en formato texto
·Ficheros de log de cada caché en formato html

Un fichero de waypoints de una comunidad cargado en oziexplorer tiene esta pinta:


Los ficheros de texto para cada caché son como el siguiente ejemplo:

(GC1VBP5) Virgen en el Puerto de las Palomas (Cazorla) by CANIVAL


//


GC1VBP5


Virgen en el Puerto de las Palomas (Cazorla)
Placed by: CANIVAL Placed Date: 6/30/2009
N 37° 55.477 W 002° 57.107 UTM: 30S E 504237 N 4197452
Size: (Micro) Difficulty: Terrain:
Log Counts: 2 Found it 1 Publish Listing


Please note: To use the services of geocaching.com, you must agree to
the terms and conditions in our disclaimer.


* Short Description [hide images]
Cache disponible las 24 horas.
EL lugar es algo malo para parar y aparcar asique pegaros al lado de la
virgen y meteros algo en el arcen.



* Long Description [hide images]
Foto del escondite del cache

* Additional Hints
Tras la raiz
Decryption Key [Decrypt]
A|B|C|D|E|F|G|H|I|J|K|L|M
-------------------------
N|O|P|Q|R|S|T|U|V|W|X|Y|Z

* Logs


[ Found it] Thursday, July 23, 2009 by calrei (63 found)
Encontrado y STF [:)] Primer caché del día en la ruta para
intentar el FTF del Arroyo del Membrillo, que por suerte aún no
lo ha encontrado Omortson. Hemos pedido la bendición de San
Cristobal para el día. No trade. TFTC.

[ Found it] Sunday, July 12, 2009 by omortson (338 found)
Encontrado el 12/07/09 a las 9:15 Primer cache de un dia que se
promete largo de busqueda de caches, kilometros en coche,
kilometros a pie, FTF's, descubrimiento de lugares nuevos,
visita a lugares conocidos.... Concretamente aqui nunca habia
parado, he pasado unas cuantas veces por el sitio, pero la
dificultad para aparcar siempre me habia hecho desistir de
visitar esta pequeña "capilla". Gracias canival por "obligarme"
a hacer una paradita. No trade. Un saludo. omortsoN

[ Publish Listing] Sunday, July 05, 2009 by garri (533 found)

Published

* Overview Map [640x480] [320x240]

Y los ficheros html son como los de este link (para verlo hay que estar logueado en geocaching.com)

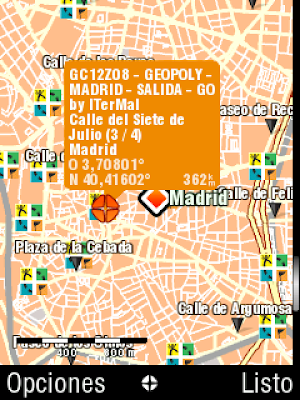

En mi caso uso el programa SmartcomGPS (es un programa de mapas para móviles Nokia con Symbian) en el que cargo los waypoints de una sola provincia (para que no pese mucho y el programa vaya suave) y después en la tarjeta del móvil tengo los ficheros de texto de todos los cachés de la provincia. Tanto los ficheros de waypoints como los ficheros de texto ocupan muy poco, así que es fácil almacenarlos todos en el propio móvil para consultarlos en cualquier momento.

Si se quieren usar los ficheros de waypoints en otros dispositivos, se pueden convertir con el programa GPSbabel a prácticamente cualquier formato.

Y aquí están los ficheros de cada comunidad autónoma (actualizados a 24/07/2009):

http://rapidshare.com/users/Z5IRKN
(hace falta passord para entrar en la carpeta)

Andalucía
Aragón
Cantabria
Castilla y León
Castilla-La Mancha
Cataluña
Comunidad de Madrid
Comunidad Foral de Navarra
Comunidad Valenciana
Extremadura
Galicia
Islas Baleares
Islas Canarias
La Rioja
País Vasco
Principado de Asturias
Región de Murcia

Hay unos cuantos cachés (menos del 10%) que no tienen definida la comunidad autónoma y están agrupados en el paquete llamado Spain.

En el fichero España_wp_090724.rar están los waypoints de toda España junto con un mapa guía para oziexplorer. Este fichero vale para seleccionar cachés cercanos a un punto (por ejemplo en un radio de x kilómetros de un determinado caché o en una región cuadrada arbitraria). Esto es útil para hacer un fichero de waipoints con solo los cachés situados a una determinada distancia de nuestra casa.




El fichero de waypoints se puede convertir a kml y meter en Google Earth. Las imágenes de Google Earth tienen muy buena resolución (no en todos los sitios) y con esto se puede inspeccionar el entorno de un caché determinado para ver si el acceso es facil, o si es montañoso, o ....

Unas imagenes de ejemplo (pinchando sobre cada imagen se puede ver mas grande):

Todos los geocachés en España


Concentración de geocachés en Madrid


Geocaché cercano al Bernabeu


Zoom del anterior


Geocaché cerca de la plaza de toros de Las Ventas


Geocachés en la subida al Teide

También se puede convertir a formato de POIs para usar en navegadores, y así podemos aproximarnos a un determinado caché pinchando sobre el en el navegador. En mi caso uso el programa Sygic. Estas son unas capturas de pantalla de ejemplo:

Ejemplo de geocaché cerca de León. En el mapa también se ven tres radares que hay cerca.

Hay muchos cachés están en medio del campo. Si pinchamos sobre uno de estos, el navegador nos calcula la ruta hasta el punto mas cercano con carretera o carril que tenga en su cartografía.


Si el caché está en la ciudad, en la información aparece la dirección en la que se encuentra. En esta imagen se ven 12 cachés que están en el centro de Madrid




domingo, 17 de mayo de 2009

Calibrar mapas CNIG 1:50.000 con Oziexplorer

Los mapas 1:50.000 que hay en la cartoteca del CNIG vienen sin calibrar, pero con oziexplorer es fácil y rápido calibrarlos.

Lo primero que hay que hacer es cargar el mapa sin calibrar en jpg desde la pestaña Archivo -> Cargar y Calibrar Nueva Imagen de Mapa





En la parte inferior del mapa hay información que necesitamos: Proyección, Datum, Declinación Magnética y Huso. Los tres primeros datos los ponemos en la pestaña de ajustes como viene en el ejemplo. Aunque en Datum solo pone Europeo 1950, en realidad es Europeo 1950 (Spain and Portugal)




Después vamos seleccionando puntos en las cuatro esquinas del mapa donde se cruzan las lineas de UTM mas gruesas. En Zona ponemos la zona UTM que hemos apuntado antes, y para España siempre N (de Norte). Los valores UTM que vienen en el mapa están en miles, así que luego hay que añadirle tres ceros en los casilleros de ozi (ver ejemplo). Con 4 puntos es suficiente para calibrar bien el mapa.





Y ya casi está. Guardamos el fichero .map en la misma carpeta donde tenemos el fichero jpg y lo editamos con cualquier editor de texto. En la tercera línea hay que quitar la ruta del fichero.

Originalmente las tres primeras lineas están así:
OziExplorer Map Data File Version 2.2

Y hay que dejarlas así:
OziExplorer Map Data File Version 2.2

Lo último que hay que hacer es verificar si hemos hecho todo bien. Para ello yo suelo cargar un lista de coordenadas de vértices geodésicos de la red Regente y miro si suposición coincide con la marca que hay en el mapa.




En este archivo rar dejo tres ficheros con las coordenadas de los vértices geodésicos en varios formatos (shp, gpx, wpt ...). Si al usarlos con algún programa nos pregunta que cual es el datum y la proyección, estos son ETRS89 y lat/lon. Si no tenemos la opción de poner ETRS89 podemos poner WGS84, puesto que son prácticamente iguales.
pass: oxb

martes, 12 de mayo de 2009

[OFF-TOPIC]

Aqui voy a ir poniendo cosas que no tienen nada que ver con mapas pero que también me interesan y pueden ser de utilidad a alguien.

Aquí explico que programas hay para guardar canciones del Spotify en mp3 de manera desatendida y como hacerlo.

Filmixt es una web de películas con un solo link en megaupload. Navegar por esa web es un poco tedioso (muchos popups) así que he generado unos ficheros html con los links de las películas de 250 en 250.
El famoso programa de RTVE. Me lo descargo de la página de RTVE en flv y lo paso a DivX para poderlo ver en mi disco duro multimedia.

viernes, 19 de septiembre de 2008

Diferencias entre ETRS89, WGS84 y ED50 S&P

En la actualidad existen infinidad de servidores WMS desde los que se pueden descargar mapas de todo tipo en diferentes proyecciones y datums. En España los mas comunes son el ETRS89 (nuevo sistema de referencia geodésico oficial de España), el ED50 S&P (este es el antiguo sistema oficial y en el que están la mayor parte de los mapas de España) y el WGS84 (en el que funcionan los satélites GPS). En la página del ministerio de fomento pone que aunque "WGS84 y ETRS89 son equivalentes para la gran mayoría de aplicaciones topográficas o cartográficas", "ETRS89 es el sistema de referencia geocéntrico oficial en Europa de precisiones mucho más elevadas que la última solución WGS84" pero ¿como se cuantifica eso?.

Para calcular las diferencias entre ETRS89 y WGS84 he generado una red regular de coordenadas geográficas (lat/lon) en el datum ETRS89 y con el programa Global Mapper lo he transformado a WGS84. Después he calculado la distancia angular entre los puntos de ambas redes y se obtiene el siguiente resultado (pinchar en la imagen para verla mas grande):

La escala está en micro segundos de arco (μ arcsec).

Como se ve en la imagen, en los polos y el ecuador no hay ninguna diferencia entre WGS84 y ETRS89, y donde la diferencia es mas grande es a 45º N y S. Si consideramos que el radio medio de la tierra es de 6371km, un segundo de arco en la superficie equivale a 30.88m y un μ arcsec seria 0.03mm. La diferencia máxima que hay en el mapa es de 3.2 μ arcsec que es 0.1mm, osea, completamente despreciable. Por lo tanto se puede decir que a efectos prácticos ETRS89 y WGS84 son completamente equivalentes en coordenadas geográficas. La transformación entre coordenadas la he hecho con Global Mapper, y tampoco puedo estar completamente seguro de su exactitud.

Si en vez de usar coordenadas geográficas uso la proyección UTM en la zona 30, los resultados salen algo diferentes pero muy parecidos:

Diferencias entre ETRS89 y WGS84:

Dentro de la zona UTM30, las diferencias son menores a 1mm. Fuera de la zona 30 (zonas 29 y 31), las diferencias no llegan a los 10cm. El hecho de que no salga lo mismo usando coordenadas geográficas o coordenadas en UTM creo que es por usar una zona UTM (en este caso la 30) en zonas diferentes (29 y 31). Como se puede ver en la imagen las diferencias van aumentando según nos alejamos de la zona 30.

El sistema ED50 S&P es muy diferente a los dos anteriores. He repetido la transformación de antes pero ahora entre ETRS89 y ED50 S&P y en la proyección UTM zona 30.


Las diferencias ahora están entre 220m y 240m según la zona de España.

Conclusión: A la hora de calibrar mapas, es muy importante saber si está en ETRS89 o ED50 S&P, pero da lo mismo si está en WGS84 o ETRS89.

sábado, 12 de julio de 2008

True Marble en ECW. Imagen del planeta de 15Gpix!!

La empresa Unearthed Outdoors ha producido un una serie de imágenes del planeta con colores realistas y a una resolución de 15m/pix a partir de fotografías de landsat. Estas imágenes son bastante caras, pero en su página web tienen también imágenes gratuitas a una resolución de 250m/pix.


Las imágenes están en formato GeoTIFF y ocupan una barbaridad. Todo el planeta esta dividido en 32 cuadrantes y al ser imágenes sin comprimir, el fichero de cada cuadrante ocupa 1GB!!! (tienen 21600x21600pix en la resolución de 250m/pix), por lo que el mapa completo son 32GB.. Para ahorrar espacio y tener algo mas manejable, he descargado todos los cuadrantes y he generado un único fichero en formato ecw de 500MB (con compresión 1:10). La imagen resultante tiene un tamaño de 172800x86400 pix, o lo que es lo mismo 15Gpix. Este único fichero se puede abrir con el visor de imágenes .ecw ER Viewer y es fácilmente manejable por programas de GPS o GIS como Oziexplorer, CompeGPS o Global Mapper. También he generado la imagen a otras resoluciones (500m, 1km, 2km, 4km, 8km, 16km y 32km/pix). He puesto todo en rapidshare para que sea fácil su descarga. Estos son los links:

http://rapidshare.com/users/B8S1R/1

El password para descomprimir los ficheros es: oxbile

En el mismo sitio también tienen mapas de usos del suelo utilizando dos esquemas de colores:

NLCD 1992



y GLC2000.



Para estos mapas también he generado los ficheros ECW correspondientes, y se pueden descargar desde los siguientes links:

Ficheros de los colores GLC:
http://rapidshare.com/users/B8S1R/2

Ficheros de los colores NLCD:
http://rapidshare.com/users/B8S1R/3

El password para descomprimir todos los ficheros es: oxbile

Las siguientes imágenes son algunos detalles de zonas concretas (pinchar para verlas a tamaño completo):

Fiordos en Noruega.


Islas Canarias.


Gran Cañón del Colorado.


Monte Everest.

miércoles, 9 de julio de 2008

Mapas Topográficos MTN50 del IGN

El Instituto Geográfico Nacional (IGN) ha puesto en su página web los mapas topográficos 1:50000 para su descarga gratuita. Según he podido leer en alguna noticia, el IGN ha liberado la información geográfica digital para uso no comercial, y lo único que hay que hacer es mencionar el origen y propiedad de los datos.

Los mapas tienen un tamaño A1 y están en formato pdf. También hay mapas en A3 pero la calidad es muy mala. En algunos de ellos hay varias versiones con fechas desde 1875 hasta el 2005. Esta serie temporal que hay en algunas hojas es interesante para ver la evolución y crecimiento de algunas ciudades, por ejemplo de Madrid. Las siguientes imágenes son un detalle de la hoja 559 en los años 1875, 1916, 1944, 1969 y 2002 (pinchar en cada imagen para verla mas grande).


En total hay 2900 ficheros pdf de las 1130 hojas que tiene la serie MTN50 y ocupan 8.3 GB

Aunque en realidad el 99% de los mapas no los voy a necesitar nunca, los he descargado todos por dos motivos:
1.- Las paginas web van apareciendo y desapareciendo con el tiempo. Puede que cuando quiera consultar alguno de los mapas, el servicio ya no esté disponible.
2.- Me gusta coleccionar mapas :-)

Dado que es bastante pesado bajarse todos los mapas, los voy a ir poniendo en rapidshare por si alguien quiere descargarselos en bloque. Los he organizado en ficheros de 200 hojas y comprimidos con winrar. En cada "pack" hay también un fichero de recuperación por si alguno de los otros ficheros desaparece o se corrompe. Los mapas los he pasado a jpg para que sea facil editarlos y calibrarlos con ozi u otro programa. Si alguien necesita solo unos pocos mapas, es mejor que se los baje directamente de la pagina del IGN.

La siguiente imagen es un ejemplo de una hoja completa. hacer click sobre la imagen para verla mas grande.



Hojas de la 1 a la 200 en:
http://rapidshare.com/users/B8S1R/4
Hojas de la 201 a la 400 en:
http://rapidshare.com/users/B8S1R/5
Hojas de la 401 a la 600 en:
http://rapidshare.com/users/B8S1R/6
Hojas de la 601 a la 800 en:
http://rapidshare.com/users/B8S1R/7
Hojas de la 801 a la 1000 en:
http://rapidshare.com/users/B8S1R/8
Hojas de la 1001 a la 1130 en:
http://rapidshare.com/users/B8S1R/9
pass: oxb
